FBC煤礦防爆抽出式局部通風機

3
產品描述

一、概述

1、FBC系列礦用防爆抽出式軸流局部通風機(以下簡稱通風機),是一種用途廣泛的新型局部通風機。產品主要用于具有甲烷氣體爆炸性危險的煤礦井下,供煤礦采掘工作面抽出式通風。

該通風機具有結構緊湊、效率高、噪音低、逆風性能好、送風距離遠等優點,特別是噪音低,可改善工人的勞動環境,符合國家的環保要求,是煤礦井下局部通風的理想設備。其結構特征為隔爆型、消音、軸流式,防爆標志ExdI。

2、通風機執行標準:MT222-2007《煤礦用局部通風機技術條件》,Q/ZFJ007-2009《FBC系列礦用防爆抽出式軸流局部通風機技術條件標準》。

3、煤礦用風機產品名稱組成

F——通風機

B——防爆

C——抽出式

№X—— 機號(葉輪直徑分米數)

/Y——裝機功率Y表示單臺電動機功率

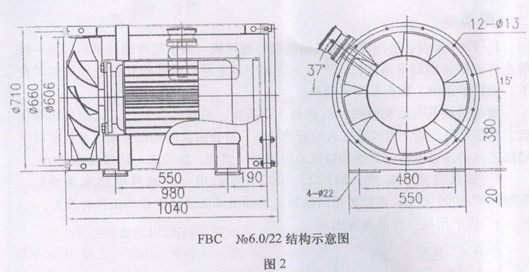

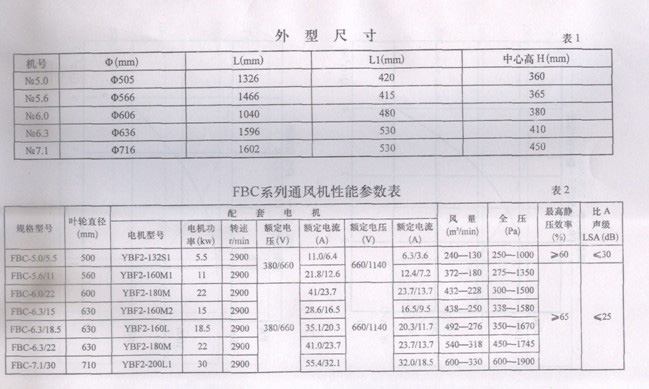

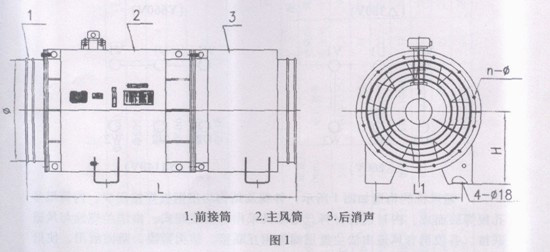

二、系列結構示意圖見圖1、FBC-№6.0結構示意圖見圖2、結構尺寸見表1

淄博金河風機有限公司淄博金河風機有限公司

三、技術參數見表2、特性曲線見附圖

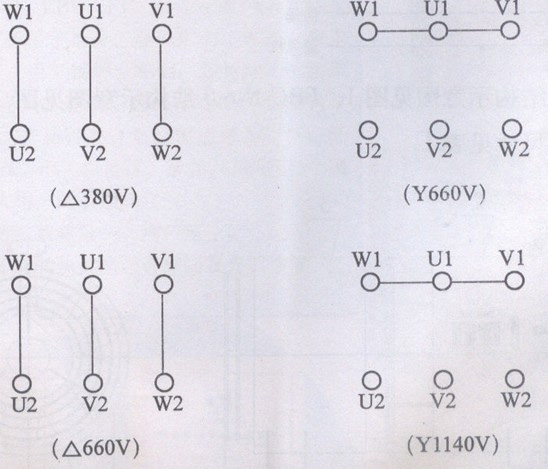

四、電機接線示意圖

1、通風機的構造如圖1所示,外觀及結構均用鋼板焊接而成。內筒用多孔板焊接而成。內襯消音材料。電動機采用直接裝配式。由法蘭螺栓與風道聯接。各段消音風道由法蘭盤用螺栓相互聯接。結構緊湊,堅固耐用,使用安全,維修方便。

淄博金河風機有限公司淄博金河風機有限公司

2、電動機為YBF系列風機用隔爆型三相異步電動機,防爆型式為隔爆型,防爆標志為ExdI,用于380/660V、660/1140 V電壓等級,電機置于全封閉筒內,電機靠和大氣相通的風管冷卻,電機處于無瓦斯空氣中運行。

3、電源由穿過機殼的電纜輸入電動機。腳板上有接地裝置,接地可靠,以保證使用安全,電纜引出線必須接到隔爆型接線盒內。

4、本機型按水平安裝設計使用壽命不少于5a且第一次大修前安全運轉時間不少于13000h。

五、正常工作條件

1、海拔不超過1000m;

2、介質溫度為-15——+40℃。

3、環境空氣的相對濕度不超過90%(環境溫度為+25℃時),在具有甲烷氣體爆炸性危險的煤礦井下,安裝在回風巷道或掘進巷道中,與負壓風筒配套使用,作抽出式通風;

4、輸送的介質無腐蝕性;

5、無劇烈振動、顛簸的環境;

6、輸入介質空氣,含塵量不超過10mg/m3。

六、安裝及注意事項

本通風機設有支撐腳懸吊孔,既可安裝在巷道中的地面使用,也可懸掛使用。

1、入進和運輸時可整機運輸,由于環境條件受限,風機可拆成兩體,分段入井運輸。

2、組裝前,應嚴格檢查葉輪與外殼的徑向間隙,要求四周間隙均勻,保證>2.5mm。

3、組裝后,檢查葉輪罩距端面距離,不得小于20mm。

4、使用前對電動機冷態絕緣電阻值的測量不少于50兆歐,如果不符合要求應對其進行干燥處理。

5、葉輪的旋轉方向必須符合機殼上標志所指示的方向。

6、該風機必須由專人管理、操作。

7、應盡可能采用和巷道截面所允許的最大直徑負壓硬風筒,且每節應盡量長,應盡量敷設平直,管壁不得皺褶,轉彎處應緩緩地改變方向,以減少管道阻力損失,確保送風距離。所用風筒口徑一般不小于通風機出口口徑。

8、通風機適用和管理嚴格按中煤總安字(1991)安裝地點須符合2004版煤礦安全規程規定。通風機必須安裝在距掘進巷道口10m以外的回風側,通風機附近10m以內風流中瓦斯?jié)舛炔怀^(guò)0.5%。

9、保證通風機吸入風流中瓦斯?jié)舛炔怀^(guò)1.0%。

10、電動機引入線接頭剝皮連接處漏端不小于1.5mm。

七、使用和維護

為保證通風機的長期安全運行,必須注意使用和經常性的維護保養。

1、通風機啟動性能好,能迅速啟動,這是正?,F(xiàn)象。為防止一次啟動沖破或沖落膠質風筒,可先點動2—3次后再合閘投入運行。

2、通風機在運行中要定期檢查聲音是否正常,連接有無松動,發現異常時應立即停機檢查并處理。

3、定期清除通風機內部的積塵、污垢等雜物,以防止銹蝕,提高運行效率和延長使用壽命。

4、定期更換潤滑脂。每運行6個月至少檢查軸承一次,如發現軸承潤滑脂變質或泄漏必須及時更換,更換前須將軸承清洗干凈。潤滑脂采用ZL-3鋰基潤滑脂(SY142-75),加入量為軸承室空腔容積的1/2(對采用180000系列密封軸承在使用壽命期內不必更換潤滑脂)。

5、使用中的軸承間隙應在允許范圍內,運行中軸承不應過熱(溫度<95℃)且聲音正常,當軸承損壞時,應換用新軸承。

6、電動機受潮,必須進行干燥處理。

7、通風機每6個月定期檢查維護一次,檢查機器全部零部件。在拆卸和裝配時,應特別注意保護好隔爆面,防止磕碰和銹蝕,否則會失去隔爆性能,不能保證安全運行。裝配時隔爆面要涂204-1防銹油。如有損傷或銹蝕現象,應進行修理或更換。隔爆零件的修理和更換必須符合GB3836.2-2000?爆炸性環境用電氣設備隔爆型“d”?的有關規定。

8、不準在通風機進氣側放置或懸掛異物,以免吸入造成事故;集流器的保護柵損壞時不準使用。

9、通風機不使用時應放置在空氣流通、干燥的地方,以防受潮、腐蝕及其他損壞。

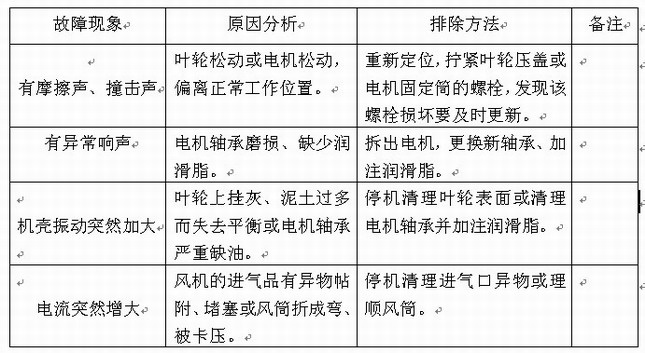

八、常見故障及排除

故障分析與排除方法表

淄博金河風機有限公司

未找到相應參數組,請于后臺屬性模板中添加
